Infodisplay in LONWORKS®-Technologie

Das Infodisplay ist ein Gerät zur Anzeige, Visualisierung und Speicherung von Daten, die über das LONWORKS-Netzwerk oder über lokale Anschlüsse aufgenommen werden können. Außerdem können Eingaben vom Infodisplay entgegengenommen und über das LONWORKS-Netzwerk an Geräte weitergegeben werden.

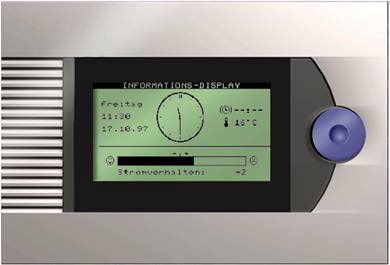

Das Gerät besteht aus einem hintergrundbeleuchteten LCD-Display (30 x 16 Zeichen, 240 x 128 Pixel), einem Eingabeknopf (dreh- und drückbar) und einer dreiteiligen LED-Anzeige (grün, gelb, rot).

Das Infodisplay kann die lokal aufgenommenen oder über das Netzwerk empfangenen Daten in seinem lokalen Speicher (gepuffertes RAM) ablegen und als Wert, Balken- oder Liniendiagramm anzeigen. Zusätzlich werden wichtige Daten im integrierten Data-Flash gespeichert, um sie vor längeren Stromausfällen zu schützen.

Die Konfiguration des Speichers (Datengrößen, Zeitintervalle, Einheiten) und die Festlegung der Netzwerkvariablen erfolgt gemäß Kundenspezifikation beim Hersteller.

Das Infodisplay wird optional mit einer PC-Software (InfoEdit) geliefert. Mit dieser Software kann die Konfiguration der Menüs verändert und in das Infodisplay übernommen werden. Die Menü-Daten werden entweder über die integrierte serielle Schnittstelle oder das LON-Filetransfer-Protokoll in das Infodisplay übernommen. Die Daten bleiben beim Trennen vom Netz erhalten.

Auf Wunsch können sowohl die Netzwerk- und Speicher-Funktionalitäten wie auch die Menüs vom Hersteller projektbezogen erstellt und integriert werden.

Das Infodisplay besitzt eine Frontplatte aus Aluminium, die eine problemlose optische Integration in Wohn- bzw. Gewerberäume ermöglicht. Das Äußere ist bewußt zurückhaltend gestaltet.


Mögliche Erweiterungen:

Es existieren komplette Lösungen, um bis zu 24 Energie- oder Verbrauchszähler (Strom, Wasser, Gas, Wärme), die mit S0-Schnittstelle oder mit potentialfreiem Impulskontakt ausgestattet sind, zeitgesteuert auszulesen und die Werte abzuspeichern. Die gespeicherten Daten können dann über das LONWORKS-Netzwerk übertragen und weiterverarbeitet werden.


Einsatzgebiete:

Entwickelt wurde das Infodisplay zur Integration in Wohneinheiten in einer ökologisch orientierten Siedlung. Die Bewohner sollen ihr Energie- und Verbrauchsverhalten zu jeder Zeit überblicken und beeinflussen können. Außerdem sollen dort weitere Informationen wie Busfahrpläne, Pollenflugvorhersage, Öffnungszeiten u.a. angezeigt werden.


Weitere Anwendungsmöglichkeiten:


• als kleine Steuereinheit (z.B. in Hausmeisterwohnungen, Tagungsräumen, Privaträumen etc.)
• als Meldekonsole (z.B. Fehlermeldungen, Warnungen etc. im Gastronomiebereich,Tankstellen, Industrie-Automation o.ä.)
